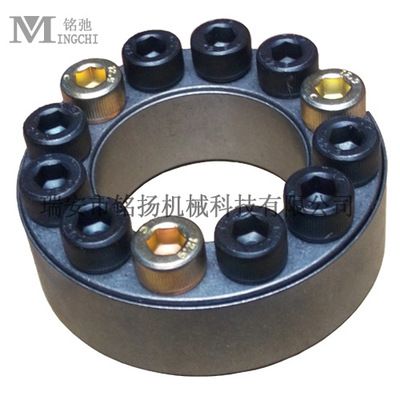

Z2-326020脹套脹緊連結套免軸鍵

點擊圖片查看大圖

詳細信息

一、使用須知
1、使用前請詳細閱讀本說明；
2、確認現品是否與配置機械的型號一致；
3、脹緊連接套的組件部分絕不能使用含鉬或硅添加劑；
4、本品指定使用性能等級為1 2. 9級螺栓，切匆用其他螺栓代替；
5、本品無中心定位功能，如須此功能，請在輪轂上自行設計；
6、安裝脹緊連接套過程，請勿強行敲打；
7、軸和輪轂的選用公差為h8/H8；

二、安裝方法
1、先將脹緊連接套表面和被連接件的結合面擦拭干凈，均勻涂上一層薄潤滑油(不應含二硫化鉬或硅添加劑)。
2、把被聯接件推入移到軸上，使達到設計規定的位置。將擰松螺栓的脹緊連接套平滑的裝入聯結空處，要防止被連接件的傾斜，然后用手將螺栓擰緊。
3、脹緊連接套螺栓應使用力矩扳手，按對角線，交叉，均勻的擰昆螺栓，并接步驟: (1)以1/Ma值擰緊； (2)以1/2Ma值擰緊； (3)以Ma值擰緊； (4)以Ma值檢查全部螺栓。

三、拆卸方法
1、在確認了無任何負載后緩慢松下螺栓，但不要將螺栓全部擰出。
2、將取下螺栓旋入前壓板的輔助螺紋孔中，并擰動螺栓頂住上壓板，直至脹緊連接套松動，然后輕敲拉動螺栓，即可將脹緊連接套拉出。

四、防護須知
1、安裝完畢后，在脹緊連接套外露端面及螺栓頭部，涂上層防銹油漬。在露天作業或工作環境較差的機械，定期在脹緊連接套外露端面涂防銹油漬。
2、需在腐蝕介質中工作的脹緊連接套，應采用專門的防護(倒如加蓋板)以防止脹套生銹。

五、安全事項及再使用
1、本品如用于升降機械上，或載入機械上時，應設置安全裝置，以確保安全。
2、在受載青況下，絕對禁止松動螺栓。
3、再使用時要確認脹緊連接套組件無污物，無腐蝕，和無損傷后才能使用。
